Exercici 2 · Tecnologia i enginyeria 2023, convocatòria extraordinària

Exercici 2

Un hivernacle disposa de quatre sensors: un de temperatura, un de velocitat del vent, un de pressió atmosfèrica i un d’humitat ambiental. Es vol dissenyar un circuit digital que controli el tancament del sostre. El sostre es tanca si es dona, com a mínim, una de les tres condicions següents: si la velocitat del vent supera els 60 km/h; si la temperatura ambient supera els 30 °C amb una humitat ambiental inferior al 40 %, o si es detecta un canvi sobtat de pressió quan la humitat ambiental és superior o igual al 40 %. En altres condicions, el sostre no es tanca. Responeu a les qüestions que hi ha a continuació utilitzant les variables d’estat següents:

{

1: Tamb > 30 °C 1: h ≥ 40 % temperatura: t = ; ^(humitat:)^(h)⁼ amb ; 0: Tamb ≤ 30 °C {0:ₕamb< 40 %

1: v > 60 km/h 1: canvi sobtat de pressió ^(velocitat:)^(v)⁼{ vent ; ^(pressió:)^(p)⁼ 0: vvent ≤ 60 km/h { ; 0: sense canvi sobtat de pressió

^(acció:)^(a)⁼{

1: el sostre es tanca . 0: el sostre no es tanca

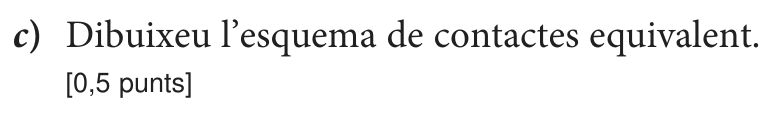

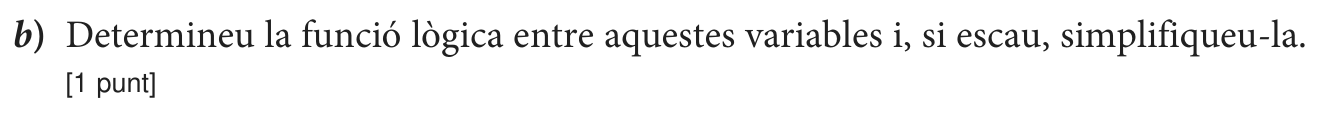

Utilitzant les variables d’estat descrites, dissenyeu el sistema digital que permeti determinar quan s’ha de produir el tancament del sostre. Per fer-ho:

Tret automàticament del PDF oficial: les fórmules es veuen bé a la imatge.
