Exercici 5 · Tecnologia i enginyeria 2024, convocatòria extraordinària
Text de l'enunciat
Exercici 5
La figura mostra una persona amb els braços estirats sostenint dos pesos (un a l’extrem de cada braç). També inclou l’esquema simplificat d’un dels braços per a fer-ne l’anàlisi estàtica. El punt O representa l’articulació de l’espatlla i Fₘ és la força que fa el múscul deltoide. El múscul està inserit al punt Q i la seva línia d’acció forma un angle θ = 20° respecte a l’horitzontal. El sistema està en equilibri. La massa del braç és mb = 5 kg i el seu centre d’inèrcia es troba al punt G; el pes té una massa mₚ = 2 kg i el seu centre d’inèrcia és el punt P.
Tret automàticament del PDF oficial: les fórmules es veuen bé a la imatge.
Apartat a)
Text de l'enunciat

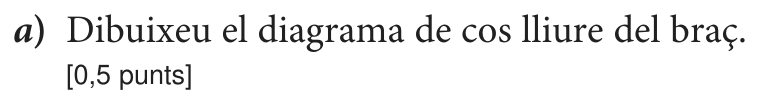

a) Dibuixeu el diagrama de cos lliure del braç.
Tret automàticament del PDF oficial: les fórmules es veuen bé a la imatge.
Mostra la solució
Solució encara no emparellada. Obre la solució oficial (PDF).
Apartat b)
Text de l'enunciat

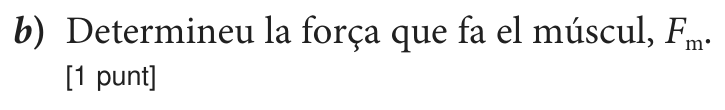

b) Determineu la força que fa el múscul, Fₘ.
Tret automàticament del PDF oficial: les fórmules es veuen bé a la imatge.
Mostra la solució
Solució encara no emparellada. Obre la solució oficial (PDF).
Apartat c)
Text de l'enunciat

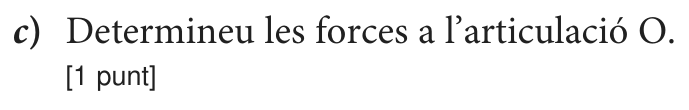

c) Determineu les forces a l’articulació O.
Tret automàticament del PDF oficial: les fórmules es veuen bé a la imatge.
Mostra la solució
Solució encara no emparellada. Obre la solució oficial (PDF).
