Exercici 4 · Tecnologia i enginyeria 2024, convocatòria extraordinària
Text de l'enunciat
Exercici 4
Les planxes elèctriques incorporen un element calefactor que s’escalfa (resistència) i un interruptor en sèrie. Aquest interruptor, accionat per un sensor de temperatura, s’obre quan la planxa arriba a la temperatura desitjada.
Es vol construir la resistència d’una planxa elèctrica amb fil de constantà de resistivitat ρ = 4,9 × 10⁻⁷ Ω m. La planxa ha de subministrar una potència P = 2,2 kW quan es connecta a la xarxa a una tensió U = 230 V.
Tret automàticament del PDF oficial: les fórmules es veuen bé a la imatge.
Apartat a)
Text de l'enunciat

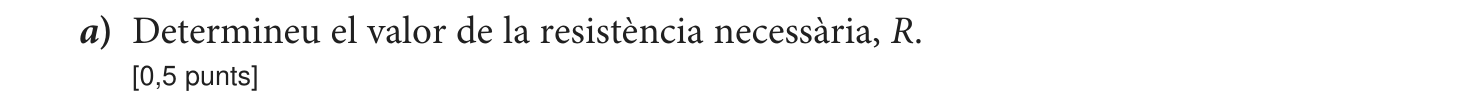

a) Determineu el valor de la resistència necessària, R.
El catàleg del fabricant ofereix bobines de fils de longitud l = 1 m dels diàmetres d següents:
Bobina B1 B2 B3 B4 B5 d (mm) 0,04 0,08 0,12 0,16 0,2
Tret automàticament del PDF oficial: les fórmules es veuen bé a la imatge.
Mostra la solució
Solució encara no emparellada. Obre la solució oficial (PDF).
Apartat b)
Text de l'enunciat
b) Per a aquestes bobines, dibuixeu, tot indicant de manera aproximada les escales, la funció que descriu el valor de la resistència de les cinc bobines, Rb, en funció del diàmetre del seu fil, d.
Tret automàticament del PDF oficial: les fórmules es veuen bé a la imatge.
Mostra la solució
Solució encara no emparellada. Obre la solució oficial (PDF).
Apartat c)
Text de l'enunciat
c) Quina bobina cal escollir si es vol utilitzar el màxim de longitud del fil que conté?
Quina quantitat de fil seria necessària?
Tret automàticament del PDF oficial: les fórmules es veuen bé a la imatge.
Mostra la solució
Solució encara no emparellada. Obre la solució oficial (PDF).
